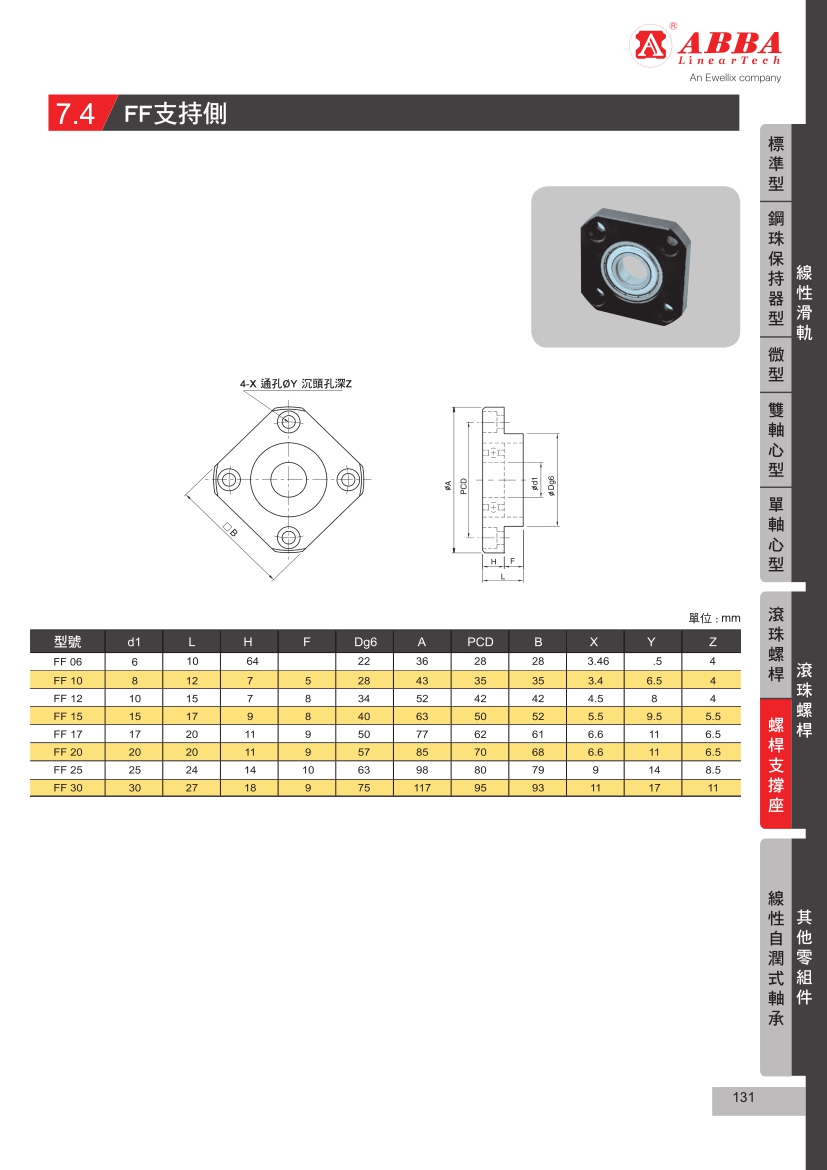

FF (支持側)


【結構與特徵】
支撐單元有6個型號,對標準滾珠螺桿庫存品的軸端、成品,預備了標準化的支撐單元EK、FK、EF、FF型
對一般滾珠螺桿預備了標準支撐單元BK和BF型。固定側的支撐單元裝有調整預壓過的JIS5級的斜角滾珠軸承
特別是在EK/FK4、5和6型的小型規格中,裝有專為小型滾珠螺桿所開發接觸角45的小型軸承。因此得到了高剛性、高精度的穩定回轉性能。
支撐側的支撐單元使用深溝槽滾珠軸承。支撐單元EK、FK和BK型的內部軸承中含有適量的鋰皂基潤滑脂,用特殊密封墊圈進行密封。
所以,這些型號能夠長期使用。 503T A15-299 滾珠螺桿周邊零配件支撐單元
【最佳軸承的採用】
為了確保與滾珠螺桿在剛性上的均衡,支撐單元使用高剛性低扭矩的斜角滾珠軸承(接觸角 3 0 度D F 組合)。
小型支撐單元EK/FK4、5和6型裝有專為小型滾珠螺桿所開發的小型斜角滾珠軸承。
這軸承的接觸角是45度滾珠直徑小數量多,是具有高剛性、高精度的小型斜角滾珠軸承,能獲得穩定的回轉性能。
【支撐單元的形狀】
支撐單元有正方形和圓形系列,可根據用途進行選定。
【體積小且安裝簡便】
支撐單元是考慮了周圍安裝空間後所進行的小體積設計。同時裝入了經過調整預壓的軸承支撐單元
交貨後就可以用滾珠螺桿直接進行裝配,不需要進一步加工。因此,既降低了裝配工時,又可提高裝配精度。
